|供电系统的模式和常用的设备电路符号，学习电气识图必备知识！

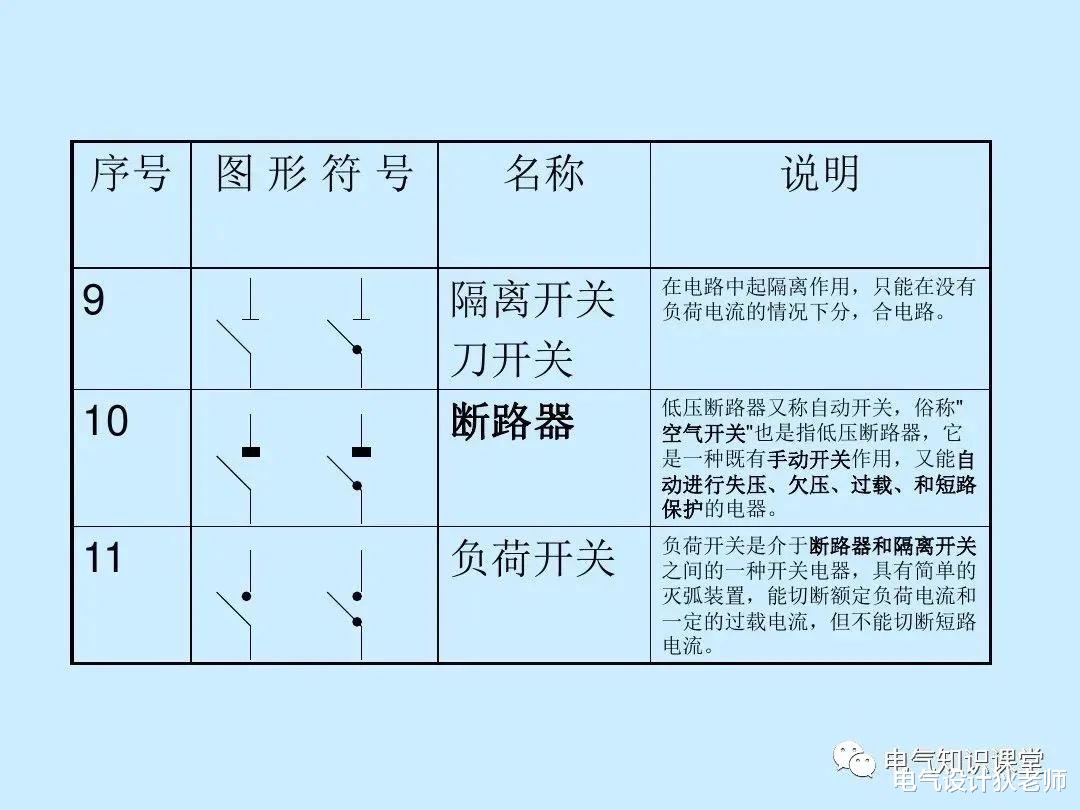

文章图片

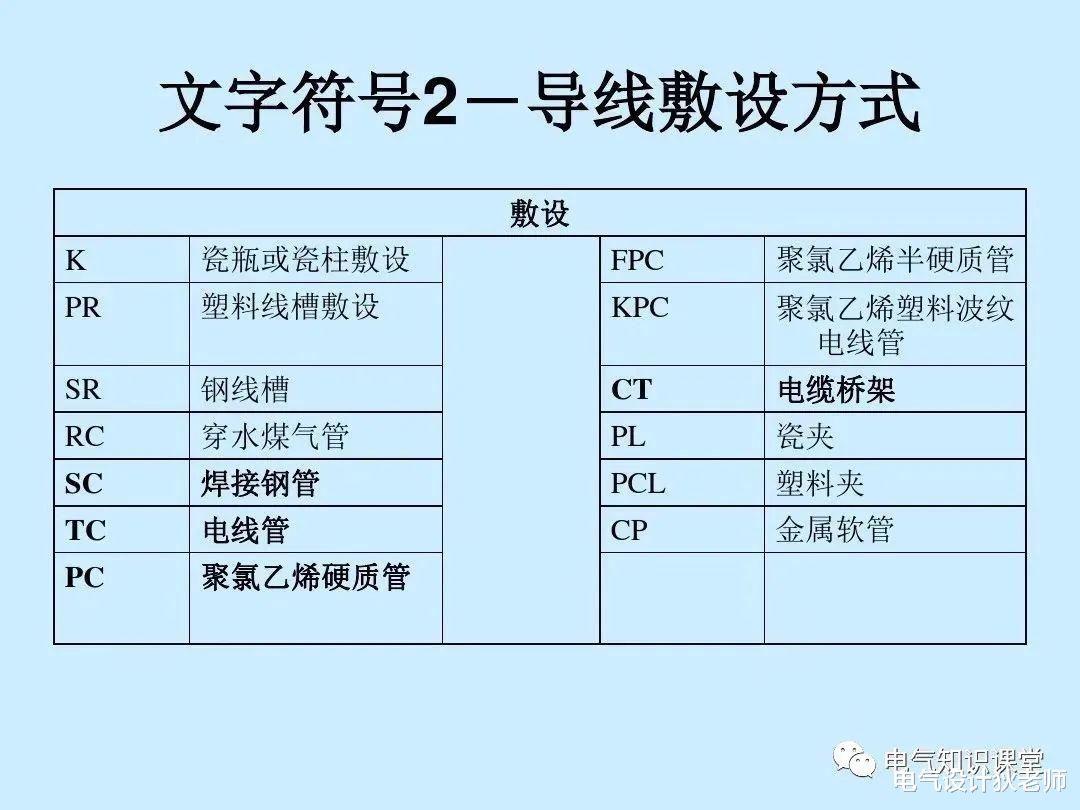

文章图片

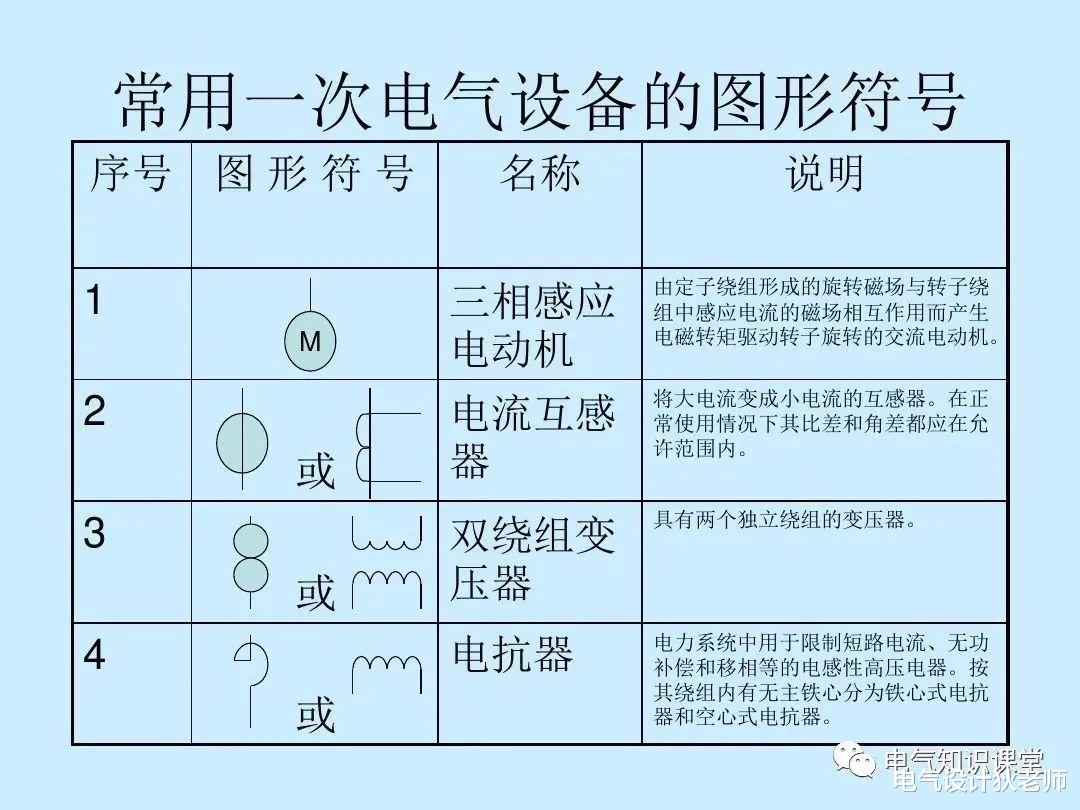

文章图片

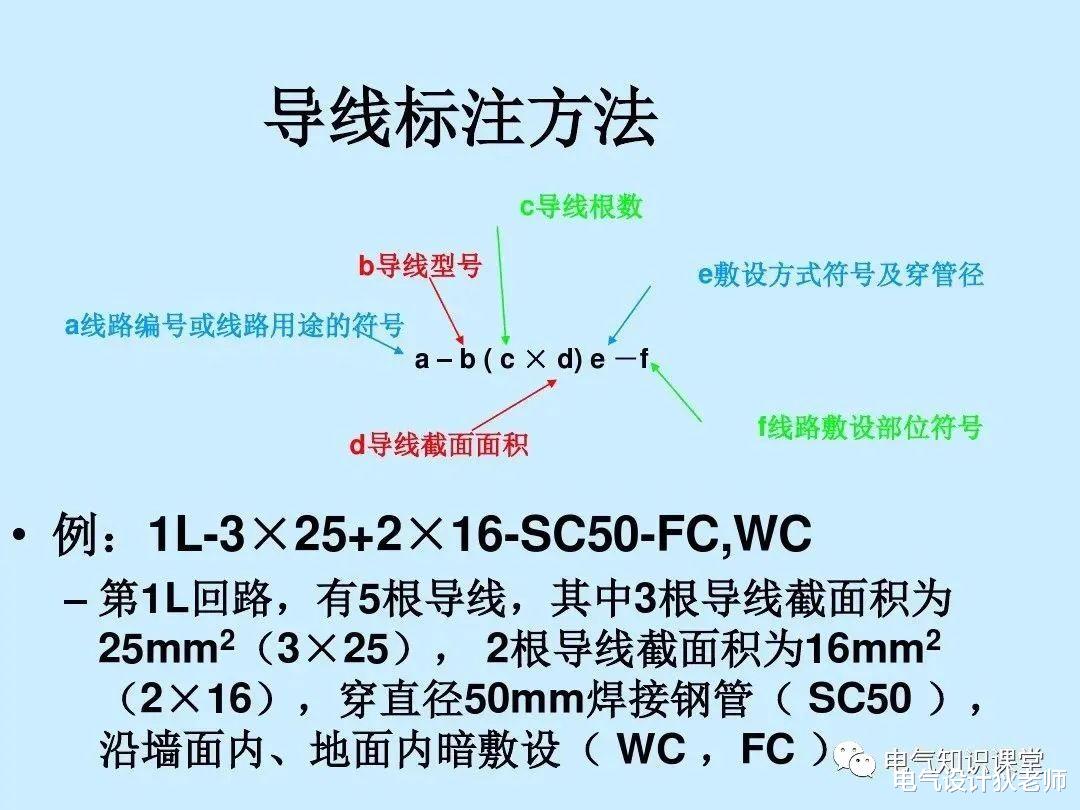

文章图片

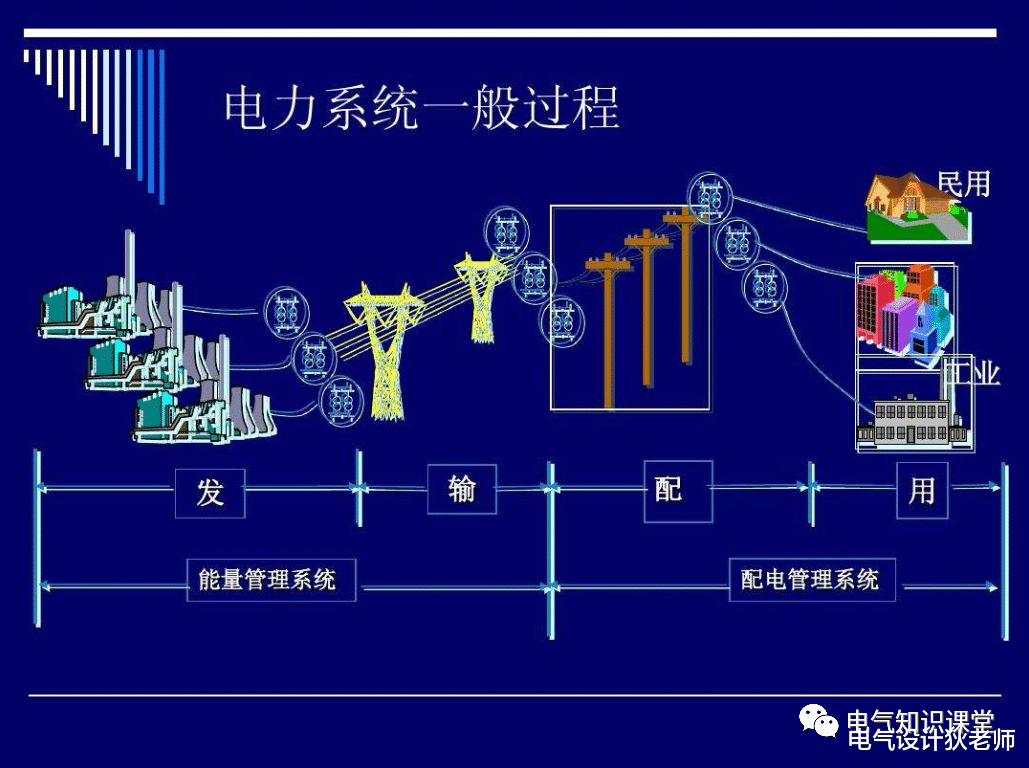

文章图片

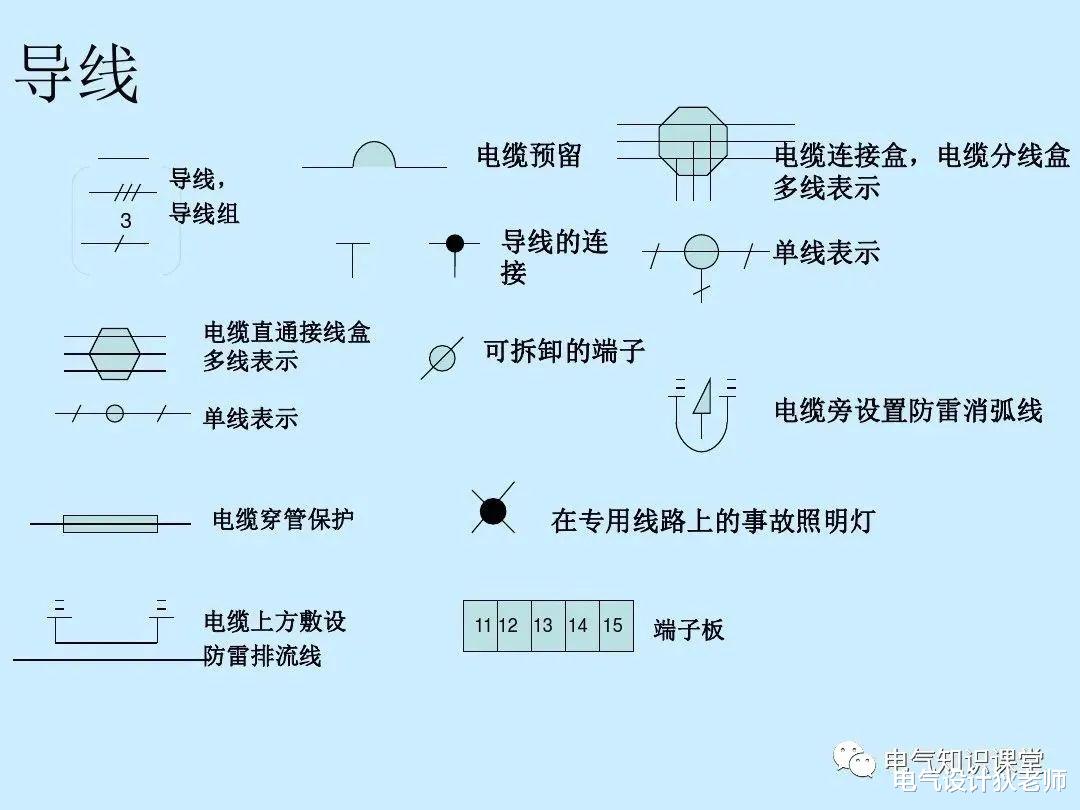

文章图片

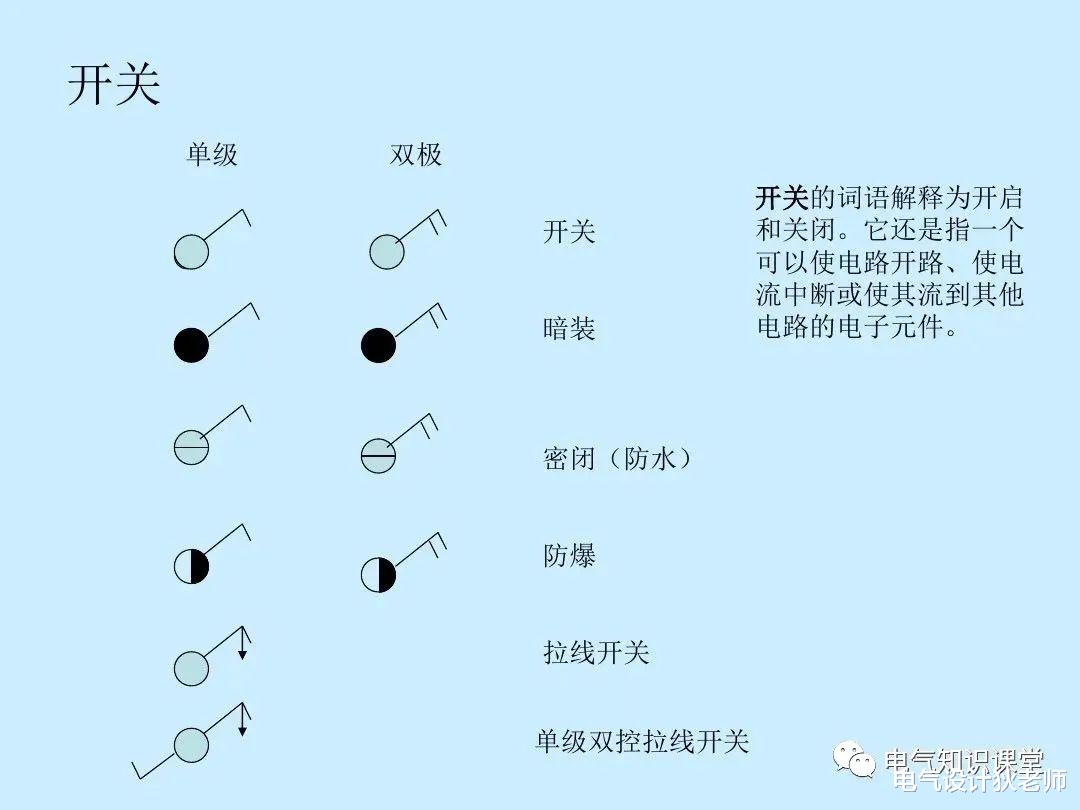

文章图片

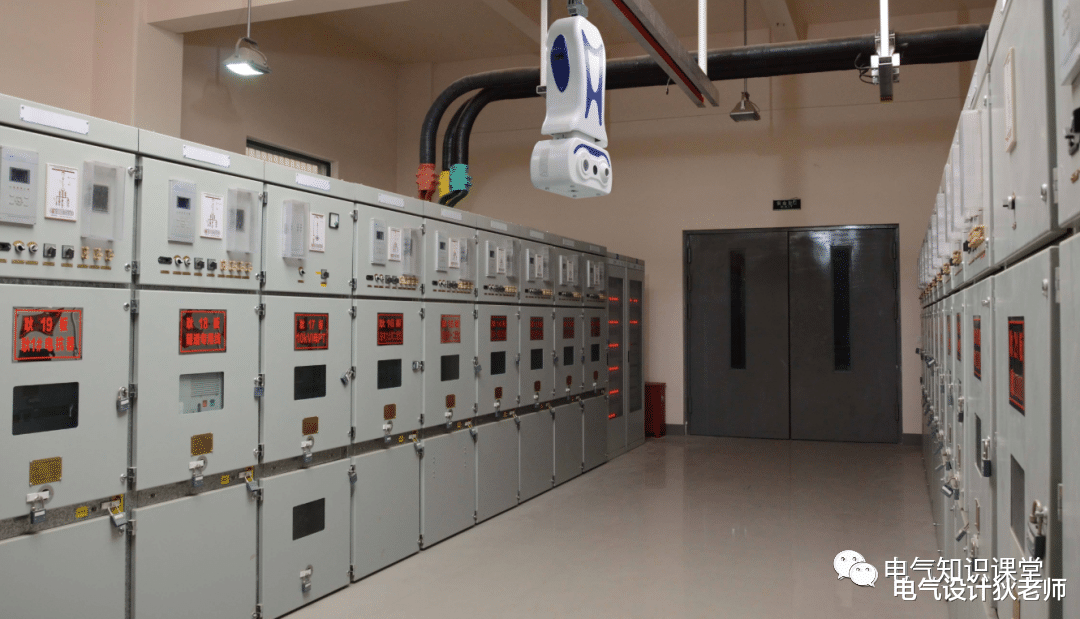

文章图片

文章图片

【|供电系统的模式和常用的设备电路符号，学习电气识图必备知识！】

文章图片

文章图片

文章图片

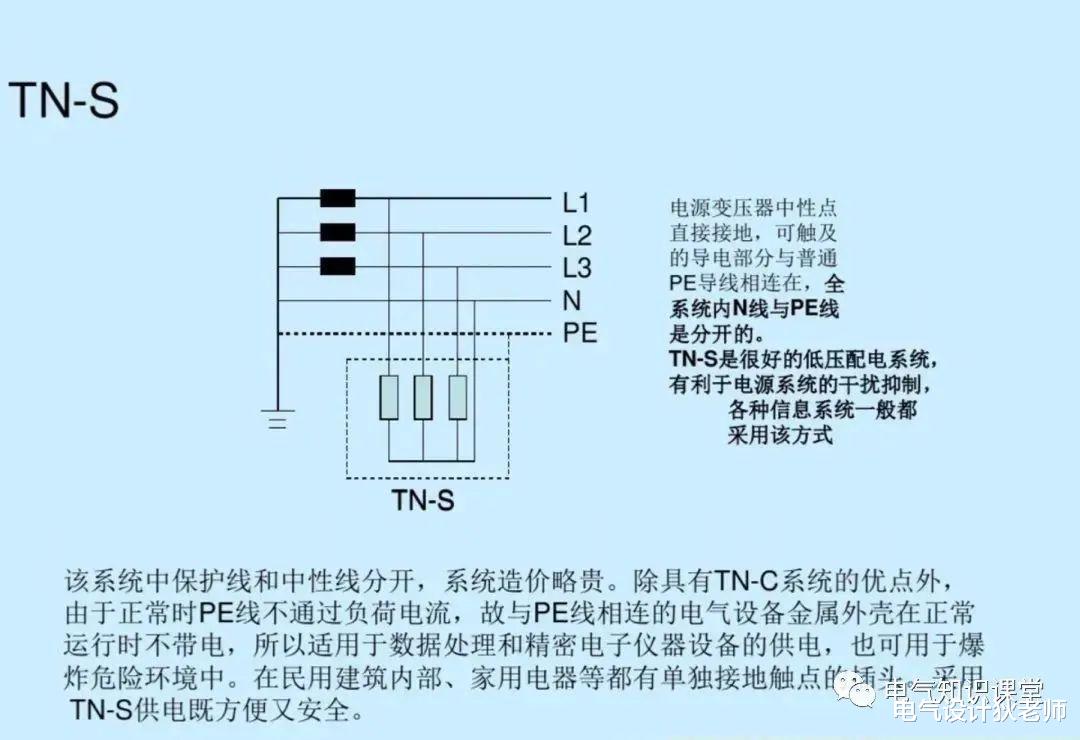

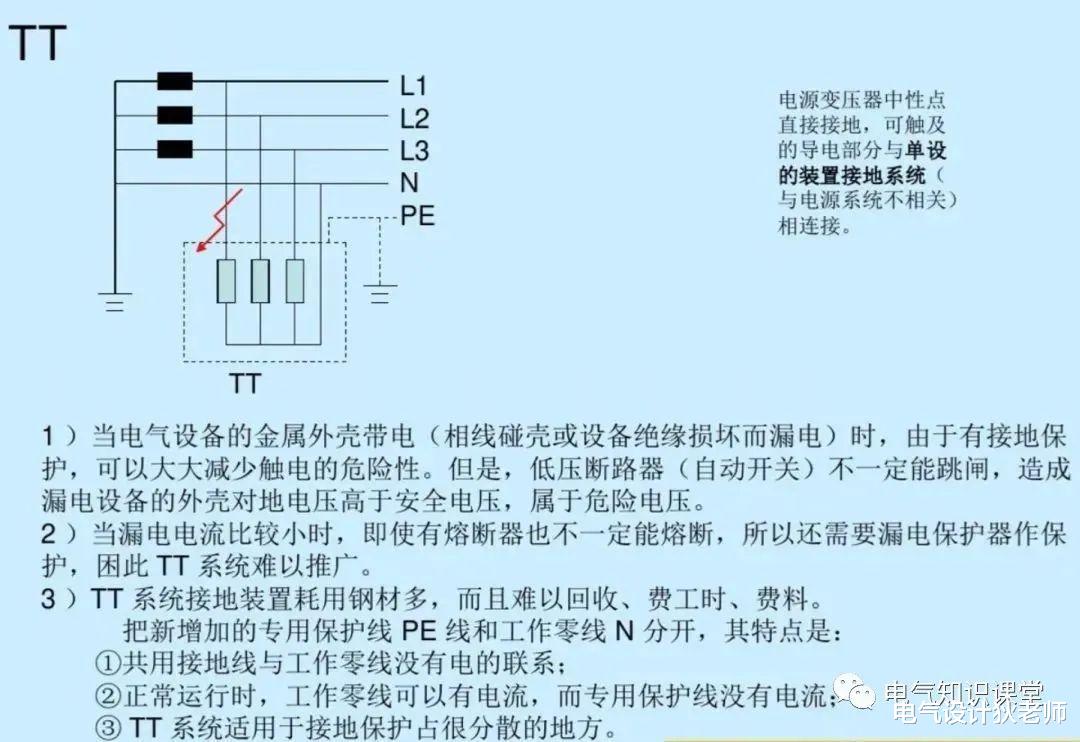

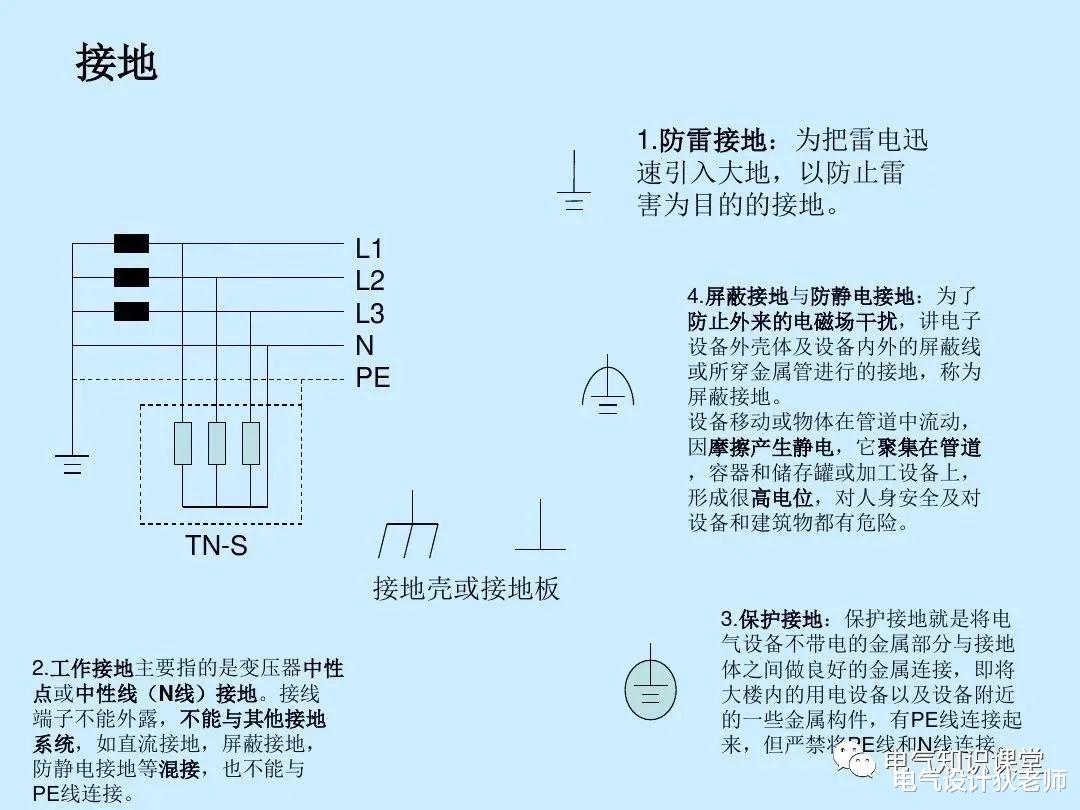

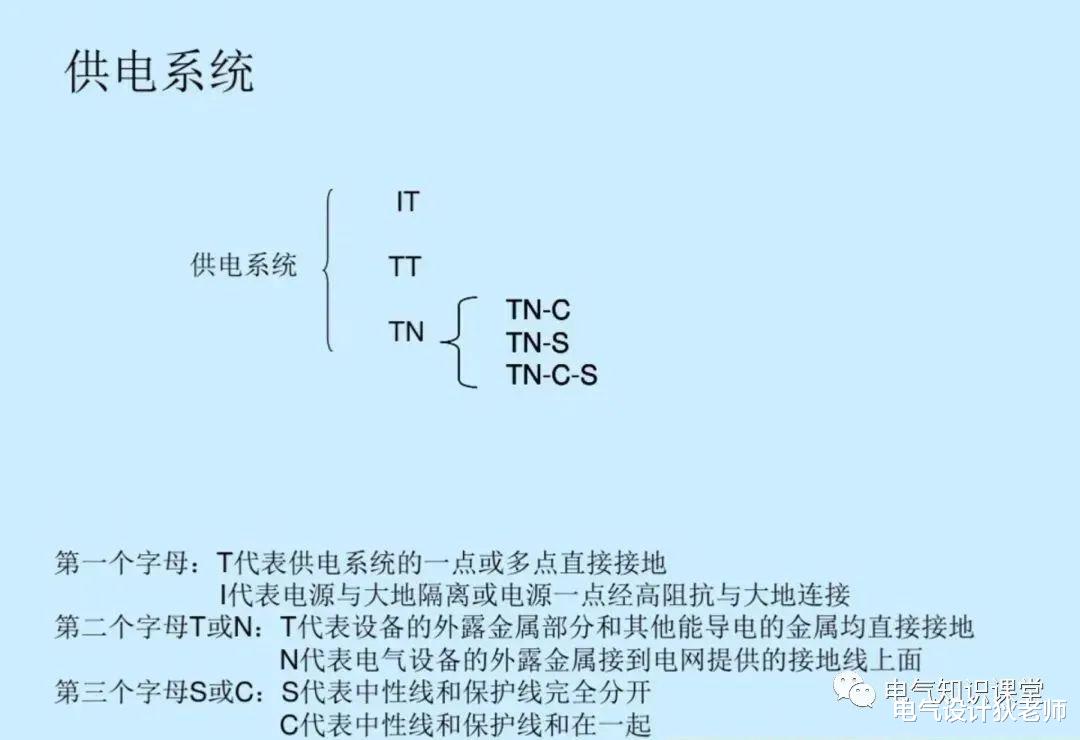

最近有不少电气小编问民用供电系统，一般用什么系统？我们都知道供电系统可分为TN ， IT ， TT 三种，其中TN系统又分为TN-C ， TN-S ， TN-C-S三种形式。普通民用系统，多采用TN-S供电系统，即平时所说的三相五线制供电系统；在这个系统中，保护线地PE和工作零线N是分开的；城市电网多采用这些系统，农村电网经过电网改造的现在也多是这个系统；

在一此地区，也有使用TN-C供电系统，即平时所说的三相四线制供电系统；在这个系统中，保护线地PE和工作零线N是合一的PEN线，节省了一根导线，但隔开一段要作重复接地；大部分没有经过农村电网改造的可能用此系统；

在个别地区，也有使用TN-C-S供电系统，即前半部分带三相负荷的用TN-C系统，后面带单相负荷的用TN-S系统；前部分的PE和N是合一的，后面的PE和N是分开的；部分企业内部供电的居民可能用此系统。今天小编就给大家分享供电系统的模式和常用的设备电路符号，对于学习电气识图的朋友，非常有帮助！
